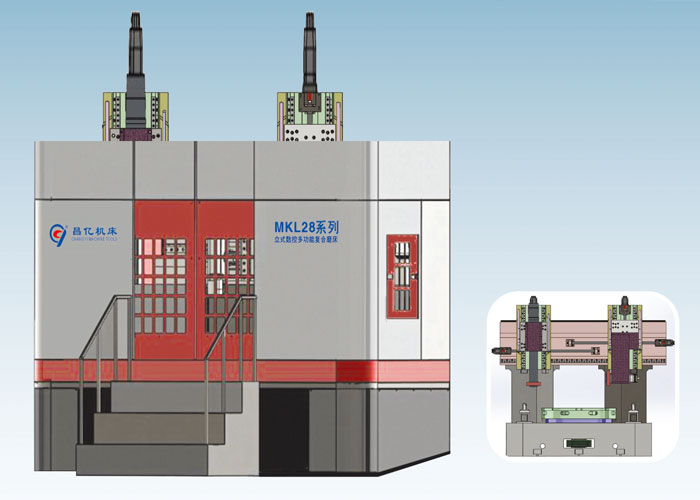

MKL28立式數控多功能復合磨床

機床結構特點及性能：
●本機床主要用于磨削工件的內圓孔、臺階孔，內端面、外圓、外端面。磨削循環均自動完成，(包括自動進 給、自動修整砂輪、自動補償、自動粗磨、精磨、自動退刀)。
●本機床為四軸二聯動多功能雙立柱數控內外圓復合磨床。
●機床布局采用雙立柱加橫梁，雙滑板橫向分開進給(X1、X2軸)，雙磨架(Z1、Z2軸)上下往復的工作方式。Z1和Z2軸并排在X1和X2軸滑板上，Z1、Z2軸由各自的拖板、滑板、磨具座、砂輪軸等組成。
●機床床身采用耐磨鑄鐵件鑄造成形，熱穩定好、剛性強。機床采用封閉式防水罩殼，前置回轉式操作箱，移動門觀察窗用開網孔并覆有機玻璃結構，以防止砂輪碰碎后飛濺傷人。
●旋轉工作臺上為電永磁吸盤或三爪或四爪卡盤，方便裝卸工件，同時可以根據用戶工件的特殊性定制專用夾具。

規格參數表

磨床型號	MKL28-500	MKL28-1000	MKL28-1500	MKL28-2000	MKL28-2500	MKL28-3000
磨削孔徑	500	1000	1500	2000	2500	3000
磨削外經(mm)	600	1200	1800	2200	2700	3200
磨削深度	500	500	600	650	650	650
吸盤直徑	600	1300	1800	2200	2700	3200
工件承重量(KG)	1000	5000	8000	10000	13000	15000
工件回轉直徑	800	1600	2000	2500	2800	3500
XI軸行程	1100	1000	1200	1300	1500	1800
X2軸行程	/	1000	1200	1300	1500	1800
ZL軸行程	500	600	700	700	700	700
Z2軸行程	500	600	700	700	700	700
XI X2軸分辨率	0.001	0.001	0.001	0.001	0.001	0.001
Z1Z2軸分辨率	0.001	0.001	0.001	0.001	0.001	0.001
XI軸移動速度(m/min)	6	6	10	10	10	10
X2軸移動速度(m/min)	6	6	10	10	10	10
Z1軸移動速度(m/min)	6	6	10	10	10	10
Z2軸移動速度(m/min)	6	6	10	10	10	10
砂輪軸1轉速	1500-6000	1500-6000	1500-4000	1500-4000	800-2400	800-2400
砂輪軸2轉速	1500-3000	1500-3000	1500-2400	1500-2400	800-2400	800-2400
砂輪軸1電機功率(KW)	4.5-7.5	7.5-11	11-15	11-25	15-30	15-45
砂輪軸2電機功率(KW)	15-25	15-25	15-30	15-35	15-45	15-45
工作臺轉速	10-80	10-60	10-60	10-60	10-50	10-50
機床外形尺寸	3200x3200 x3800	3800x3500 x3800	4500x3800 x4300	5500x4200 x4600	5800x4800 x4800	6800x5200 x5000
機床重量(KG)	12000	38000	55000	65000	83000	98000
